Комплектация оборудования:
1. Компьютерный аппарат программной резки (включая направляющие, система ЧПУ, узел резки. Эффективная площадь резки 1500*2500 мм. Габариты направляющих 2000*3000 мм)
|
Напряжение на входе |
220±10%V AC 50HZ/60HZ 220W |
|
Способ резки |
Огневая резка (воспламенение вручную), плазменная резка (блоки питания готовится Заказчиком) |
|
Эффективные границы резки (X×Y)(mm) |
1500×2500 |
|
Длина*Ширина*Высота направляющих（mm） |
2000*3000 мм |
|
Скорость резки (mm/min) |
0-3000(макс. 3500) |
|
Макс.толщина плазменной резки（mm） |
В соответствии с блоком питания |
|
Толщина огневой резки（mm） |
5-120 мм |
|
Точность резки(mm/m) |
±0.5 |
|
Регулировка по высоте |
При помощи электропривода |
|
Программное обеспечение |
FASTCAM |
|
Тип используемого газа |
Кислород + ацетилен / кислород + пропан |
|
Давление газа (Mpa） |
Макс. 0.08 |
|
Давление кислорода （Mpa） |
Макс. 0.7 |
|
При отсутствии требований Заказчика, в стандартной комплектации идет сопло газовой резки для использования пропана. |
|
- 45 различных рисунков, включая сеточнообразные.
- Поддерживает коды EIA（G）, а также FastCAM, FreeNest, FreeCAM, PM2000, IBE и т.д.
- Есть вход для USB
- Обновление системы осуществляется при помощи флешки.
- DSP высокоскоростной и высокоточный контроль.
Данные системы
- 2-осевое управление (на заказ – 3-осевое)
- Точность регулировки：±0.001mm
- Осевые диапазоны：± 99999.99mm
- Макс.частота импульса：200KHz；макс.скорость перемещения：15 м/мин
- Макс.кол-во проходов в программе: 150 000 циклов
- Временное разрешение: 10ms
- Источник питания системы: DC +24V на входе постоянный ток
- Окр.среда для работы системы: температура -10℃...+60℃；относительная влажность 0-95%, без конденсата
Входы
USB, IO, PWM, аналоговый вход.
Прочие характеристики
-

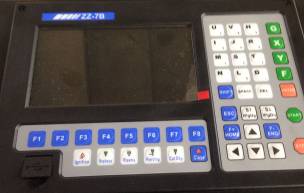

Монитор: 7 дюймов, 800*480 высокого разрешения, ЖК-монитор
-
Оперативная память：64MSDRAM
-
Пользовательская память для программ：256M
-
Базовая частота：200MHZ
-
USB：USB1.1
-
Клавиатура: PCB с наклеенными буквами
-
Корпус：экранированный стальной для защиты от электромагнитного излучения, помех, электростатичен.

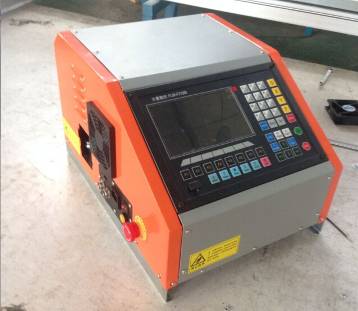

Переносное устройство для резки
STARFIRE- панель на английском языке, язык системы можно поменять на русский язык
Электропневмоклапан: Airtac (Taiwan) 2V025-08（DC24V）
Реле – пр-во КНР
Направляющие и перекладины из алюминиевого сплава
Электродвигатель + привод: шаговый двигатель пр-ва КНР
ПО: FASTCAM
Узел резки в сборе – пр-во КНР
Зубчатая рейка пр-ва КНР, 7 скоростей
Зубчатое колесо, пр-во КНР, 7 скоростей
2. Источник плазмы CUT-120. В комплект не входит компрессор.
|
Техническая характеристика |
Показатель |
|---|---|
|
Напряжение |
3 фазы, АС380В +/-15% |
|
Частота |
50/60 Hz |
|
Номинальный ток на входе |
27 А |
|
Подводимая мощность |
18 KVA |
|
Напряжение холостого хода |
380 В |
|
Регулировка тока на выходе |
30-120 А |
|
Номинальное напряжение на выходе |
128 В |
|
Продолжительность нагрузки |
60% |
|
Потребление на холостом ходу |
100 Вт |
|
Способ зажигания дуги |
Бесконтактный |
|
КПД |
85% |
|
Коэффициент мощности |
0.93 |
|
Класс изоляции |
H/B |
|
Класс изоляции корпуса |
IP21S |
|
Внешние габариты |
665*325*585 мм |
3. Плазмотрон, как на фото ниже без самого сопла
Срок изготовления: 7 календарных дней (за исключением государственных праздничных дней в Китае) после получения предоплаты 50%.
Условия оплаты: предоплата 50%, остаток 50% после приемки в Китае, но до отправки из Китая.
